OmniTitan 自頂升式差速舵輪運輸車

OmniTitan系列運輸車，可提供單車0~500t的負載能力，特別適合用于大尺寸、大噸位工件的運輸。可在自流平、混凝土、鋼板、硬土地面上運行，具有很強的地面條件適應能力。由于其自身具有整車自頂升功能，除可用于直接承載工件外，還可通過鉆入工件架并進行自頂升，托舉工件架后間接承載工件。根據用戶要求，多臺OmniTitan運輸車可實現同步聯動，用于托舉超大型部件。OmniTitan運輸車可遙控控制，也可構成全自動導航的AGV運輸系統。

單車0~500t承載能力
自頂升式差速舵輪，整車車體升降
新能源汽車級鋰電系統
靈活的運動能力，可以直行、轉彎、橫移、斜移、自轉及以上運動的復合運動
強大的越障能力
適應室內外的雨、雪、低溫環境

型號參數

Parameter 選中表格后，使用鍵盤方向鍵可左右滑動 ← →

系列號	TA															TB									TR
產品規格
型號	TA24	TA40	TA60	TA80	TA100	TA150	TA200	TA250	TA300	TA180	TA270	TA360	TA450	TA540	TA720	TB80	TB120	TB160	TB160	TB240	TB320	TB400	TB480	TB560	TR40	TR60	TR80	TR100	TR150	TR200	TR250	TR300	TR400
長mm（L）	3000	4000	5000	6000	5500	6500	7500	9000	11000	6000	7000	8500	10000	12000	16000	4000	5000	6000	5000	6500	8000	9000	10000	11000	5500	7000	8500	6500	8000	10000	12000	14000	17000
寬mm（W）	1700	2000			2500					3000						2000			2400						2600			3400
高mm（低位狀態Hmin）	450	530			670					770						320			420						750			1100
升降形式	整車車架升降															整車車架升降									整車車架升降
懸掛/整機自頂升行程mm（S）	150				200											80			100						300
載荷能力
最大總重t	24	40	60	80	100	150	200	250	300	180	270	360	450	540	720	80	120	160	160	240	320	400	480	560	40	60	80	100	150	200	250	300	400
設備自重t	3	5	6	7	8	12	16	22	28	15	20	27	35	43	60	4	6	8	6	9	12	16	20	24	7	10	12	12	17	24	30	35	40
額定承載t	20	30	50	70	80	120	160	200	240	140	200	270	340	400	500	70	110	150	150	225	300	375	450	520	30	45	60	80	120	160	200	240	320
電源
電池類型	磷酸鐵鋰電池															磷酸鐵鋰電池									磷酸鐵鋰電池
電池容量kWh	10	25			30	60		90		55	110		170		220	10	20		25	60			90	120	30		60	56	110		170		220
典型續航時間	12h（可根據用戶需求定制）															12h（可根據用戶需求定制）									12h（可根據用戶需求定制）
滿放充電時間	8h（快速充電可定制）															8h（快速充電可定制）									8h（快速充電可定制）
充電器供電	AC220V/AC380V															AC220V/AC380V									AC220V/AC380V
驅動單元
驅動單元數量	4	4	6	8	4	6	8	10	12	4	6	8	10	12	16	4	6	8	4	6	8	10	12	14	4	6	8	4	6	8	10	12	16
單元型號	A06	A10			A25					A45						B20			B40						R10			R25
輪直徑mm	250	310			457					500						250			310						559			848
單元額定承載t	6	10			25					45						20			40						10			25
電機類型	伺服電機															伺服電機									伺服電機
懸掛/自頂升類型	液壓獨立型															液壓獨立型									液壓獨立型
車輪類型	聚氨酯															聚氨酯									橡膠
地表最大受壓	10Mpa															15Mpa									5Mpa
移動特性
最小轉彎半徑	0m															0m									0m
行走速度范圍	0-30m/min															0-20m/min									0-40m/min
滿載坡道行走速度	0-20m/min															0-10m/min									0-20m/min
升降速度	60-200mm/min															60-200mm/min									60-200mm/min
行走可調精度	±2mm															±2mm									±2mm
升降可調精度	±1mm															±1mm									±1mm
運動功能	直行、斜行、橫移、自轉、轉彎等，詳見運動方式介紹章節															直行、斜行、橫移、自轉、轉彎等，詳見運動方式介紹章節									直行、斜行、橫移、自轉、轉彎等，詳見運動方式介紹章節
環境條件
適用地面	混凝土、自流平、鋼板地面等															混凝土、自流平、鋼板地面等									混凝土、自流平、鋼板、瀝青、硬土地面等
滿載爬坡能力	5%															3%									10%
空載爬坡能力	＞20%（需根據實際考慮應用地面與車架的干涉）															＞10%（需根據實際考慮應用地面與車架的干涉）									＞20%（需根據實際考慮應用地面與車架的干涉）
防護等級	IP54															IP54									IP54
工作環境	溫度：-15~+45℃；濕度：0~95%，無凝露															溫度：-15~+45℃；濕度：0~95%，無凝露									溫度：-15~+45℃；濕度：0~95%，無凝露
儲存環境	溫度：-20~+50℃；濕度：0~95%，無凝露															溫度：-20~+50℃；濕度：0~95%，無凝露									溫度：-20~+50℃；濕度：0~95%，無凝露
其他
控制方式	遙控操作/自動導航/接受上位機通信指令控制															遙控操作/自動導航/接受上位機通信指令控制									遙控操作/自動導航/接受上位機通信指令控制
被救援功能	手動升降、外部牽引（借助地坦克）															手動升降、外部牽引（借助地坦克）									手動升降、外部牽引（借助地坦克）
其他功能	夜間照明、重量測量、重心位置測量、超載報警、偏載報警															夜間照明、重量測量、重心位置測量、超載報警、偏載報警									夜間照明、重量測量、重心位置測量、超載報警、偏載報警

案例

Case

變壓器

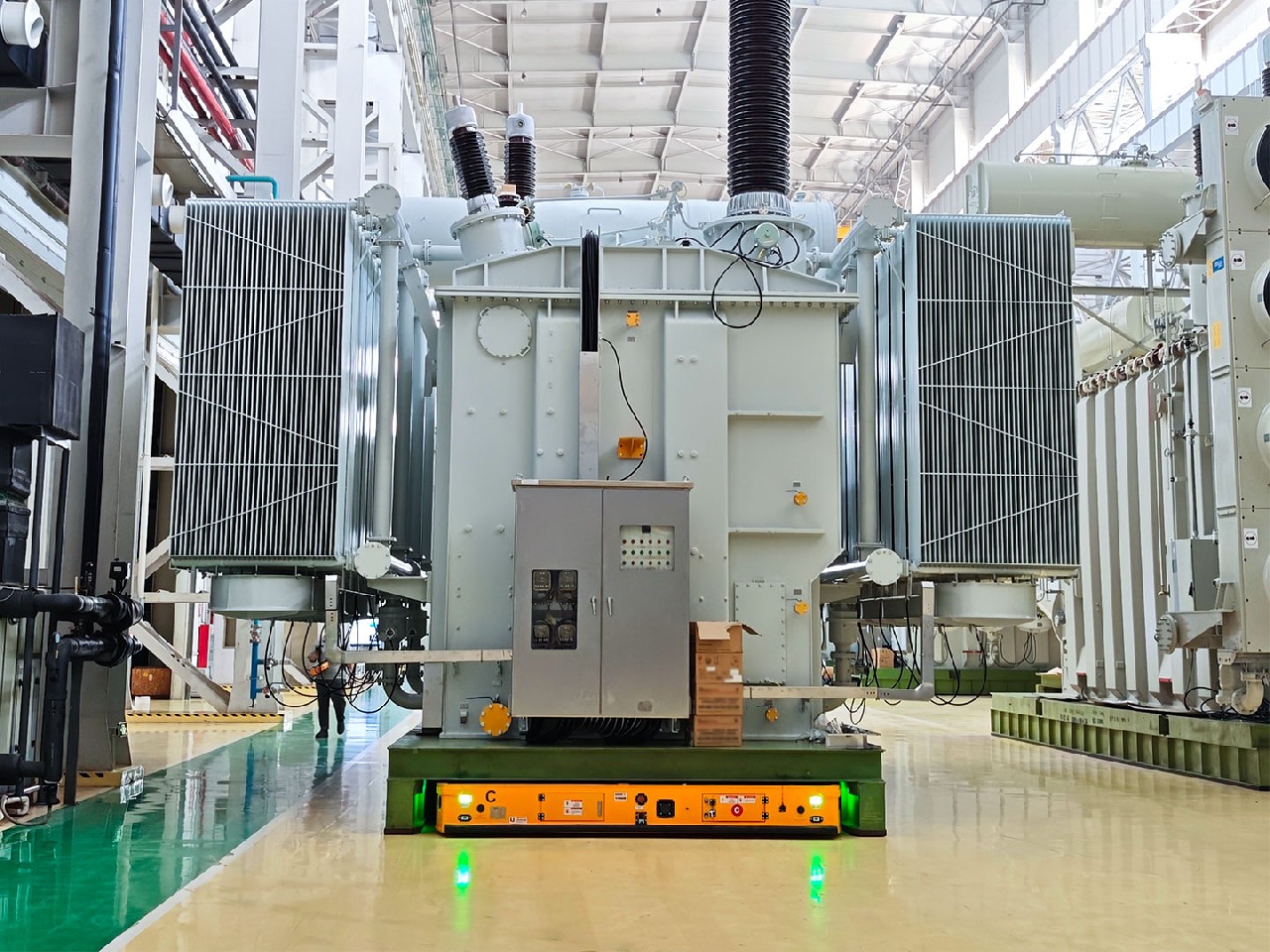

500t輪式運輸車應用于變壓器轉運

#AGV #重載AGV #重載AGV廠家 #變壓器運輸車 #全向AGV #聯動AGV #全向車 #重載運輸···
更多>
變壓器

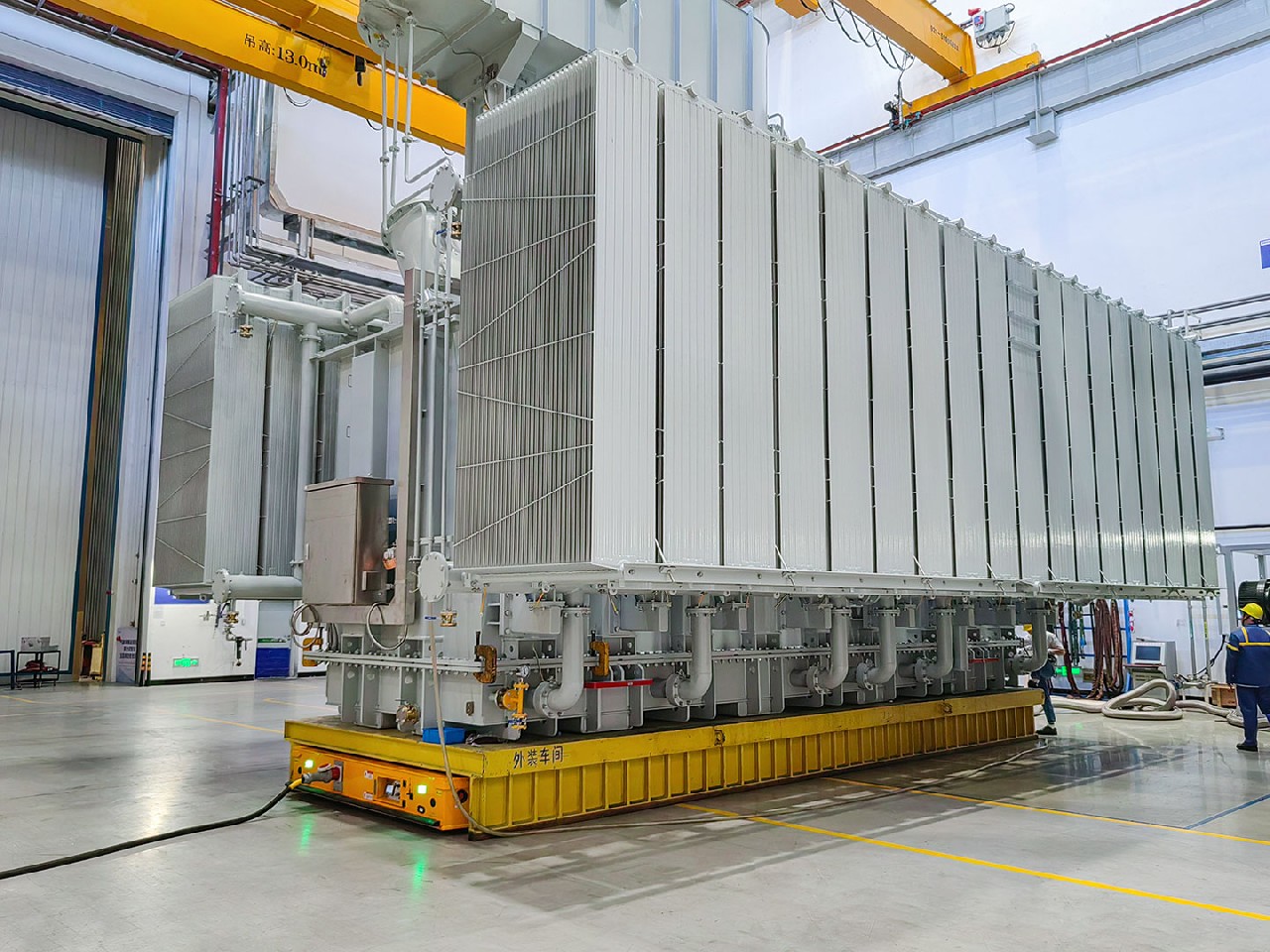

400t輪式運輸車應用于變壓器轉運
